Tour a ki gen yon chay-kapasite 32 tòn ke yo rele tou tour metal lou. Dapre estrikti li yo, li ka divize an de kalite: orizontal ak vètikal. Karakteristik konsepsyon debaz yo gen ladan frigidité ekstrèmman wo, gwo -kapasite chaj, gwo koupl, rezistans vibrasyon fò, ak retansyon presizyon long. Li fèt espesyalman pou gwo -axial/disk/tib kalite operasyon koupe lou. Nimewo modèl yo enkli C61160, C61200, C61250, elatriye.
1. Kò ak ray gid (fondasyon lou-)
Kabann lan fèt ak fè jete gri HT300 segondè -, ak bòdi sab résine + sele sab + aje segondè pou elimine estrès entèn ak reziste deformation.
Lajè milti-ray gid: 3 rektangilè plat gid ray, lajè 1600mm +, gwo zòn kontak, gwo frigidité; ray gid yo etenn nan frekans mwayen (HRC50) + presizyon fanm k'ap pile, mete -rezistan ak bon retansyon presizyon.
Anba chip retire + pwoteksyon: Anba chip retire konsepsyon, konbine avèk senti gid tren mou / ray gid presyon estatik, anpeche bato fè nan grate, diminye friksyon, ak amelyore estabilite nan mouvman.
2. Sistèm arbr prensipal (koupl ak presizyon nwayo)
Gwo -devwa sipò: De-pwen / twa-pwen sipò, ekipe ak lou-devwa doub-ranj silendrik woulo bi / presizyon angilè kontak bi, gwo rezistans nan chaj radial / axial.
Gwo transmisyon koupl: Kondwi pa DC / AC servo motè, kouple elastik + rediksyon angrenaj milti -etap, sifas dan etenn nan frekans segondè + fanm k'ap pile kwen; ranje vitès lajè (0.8-160r/min), koupl pwodiksyon ka rive jwenn dè dizèn de milye newton -mèt.
Fermeture ak wilaj: Lubrifyan lwil oliv pwisan nan bwat arbr prensipal la + sele labirent, anpeche flit lwil oliv ak pousyè, apwopriye pou koupe kontinyèl lou.
Gwo twou: twou prensipal arbr dyamèt 100-130mm, ka akomode arbr long / gwo ba.
3. Zouti rès ak glise (koupe ekzekisyon)
Twa -kouch pou laprès plak zouti rès: Gwo glise + orizontal glise + rès zouti anwo, segondè -fòs jete, apwopriye pou koupe lou, gwo fòs koupe (maksimòm 16000kgf).
Transmisyon segondè presizyon: etajè Longitudinal + eliminasyon doub repèkisyon dan, vis boul lateral, segondè pwezante / repete presizyon pwezante.
Gid tren mou senti: tren gid tren plak la kouvwi ak plastik, diminye friksyon, anpeche rale, ak amelyore lis nan mouvman.
4. Tailstock ak sant rès (long sipò pyès)
Divize gwo - tailstock devwa: Anwo kò (manch rad + rès sant) + anba kò (mouvman rapid otomatik + bloke idwolik); se manch rad anndan, kondwi pa yon motè endepandan, ka ajiste coaxiality.
Repo sant lou -: plizyè woulèt / santre otomatik idwolik, sipòte arbr long / pyès ki lou, anpeche afesman, epi kenbe kowaksyalite.
5. Pouvwa ak idwolik (kondwi ak kontwòl)
Gwo -motè prensipal pouvwa: 45-75kW nivo, satisfè kondisyon yo pou koupe pwofondè ak manje nan koupe lou.
Sistèm idwolik: Otomatik Kovèti pou chanjman, fòse lubrification, bloke rès zouti / tailstock, ray gid presyon estatik, aksyon serye, antretyen senp.
6. Portant ak kapasite pwosesis (endikatè debaz pou nivo 32-tòn)
Top -a-chaj tèt-kote: 32 tòn, apwopriye pou gwo forging / depoze / arbr / disk.
Gwo dyamèt vire: Maksimòm 1600-2000mm sou kabann lan, dyamèt plak flè 1600-2000mm (si ou vle).
Koupe milti -fonksyonèl: vire sèk ekstèn / twou enteryè / fen figi, raz, sifas konik, sifas esferik, metrik / enperyal / fil modilè, apwopriye pou pati lou konplèks.
7. Precision ak estabilite (kenbe presizyon anba koupe lou)
Optimizasyon eleman fini: Optimizasyon topolojik eleman kle (kabann, kolòn, travès) pou amelyore rèd dinamik / estatik.
Konsepsyon anti-Vibration: Segondè estrikti frigidité + materyèl amortissement, siprime Vibration koupe lou, asire bon jan kalite sifas yo.
Estabilite tèmik: Fòse lubrification + konsepsyon dissipation chalè, kontwole deformation tèmik, presizyon pwosesis ki estab pou peryòd tan.
8. Operasyon ak sekirite (machin-moun ak pwoteksyon)
Walkway + sispann bouton estasyon: operasyon fasil ak san danje.
Pwoteksyon ak verrouillage: Pwoteksyon totalman fèmen / semi-, kanpe pou ijans, pwoteksyon surcharge, limit vwayaj.
Paramèt tour metal lou
|
Atik |
inite |
C61160/32 |
C61200/32 |
C61250/32 |
|
Kapasite |
||||
|
Max.Swing dia.over kabann |
mm |
1600 |
2000 |
2500 |
|
Max koupl nan mandrin figi |
kg.M |
8000 |
||
|
Max.workpiece longè |
mm |
3000-20000 (personnalisé) |
||
|
Balanse sou cha |
mm |
1250 |
1600 |
2200 |
|
Plas nan gid |
mm |
1600 |
||
|
Spindle |
||||
|
Vitès koton |
stepless |
|||
|
Spindle vitès ak ranje |
r/min |
0.8-160 |
||
|
Twou koni nan file koton |
120(taper1:7) |
|||
|
Chick figi D |
mm |
1600mmI\\1800mm\\2000mm |
||
|
Mouvman manje |
||||
|
Nivo mouvman manje |
mm/r |
18 nivo |
||
|
Ranje nan manje longitudinal |
0.125-48 |
|||
|
Ranje nan kwa manje ak |
mm/r |
0.063-24 |
||
|
Fil metrik |
mm |
2-40 |
||
|
Pous fil |
mm |
1-14 |
||
|
Fil modil |
mm |
1.5-20 |
||
|
Pòs zouti |
||||
|
Max.travel nan glise kwa |
mm |
725 |
725 |
800 |
|
Max.travel nan glise tèt |
mm |
600 |
||
|
Taystock |
||||
|
Dyamèt plum Tailstock |
mm |
300 |
||
|
Vwayaj nan tailstock quill |
mm |
300 |
||
|
Taper Twou nan tailstock quill |
mm |
100 (taper1:7) |
||
|
Dimansyon an jeneral |
||||
|
Longè |
mm |
13577/15577/17577/21577 |
||
|
Lajè |
mm |
2479/2479/2515 |
||
|
Hight |
mm |
2280/2580/2655 |
||
|
Pwa |
Kg |
45000-60000 |
||
Pwodui vizyon
Sètifikasyon
Anyang XS ti vire konsepsyon tour ak pwodwi dapre ISO 9001, ISO14001, nou menm tou nou posede CE, UL sètifikasyon yo.
Egzibisyon
Entwodiksyon konpayi

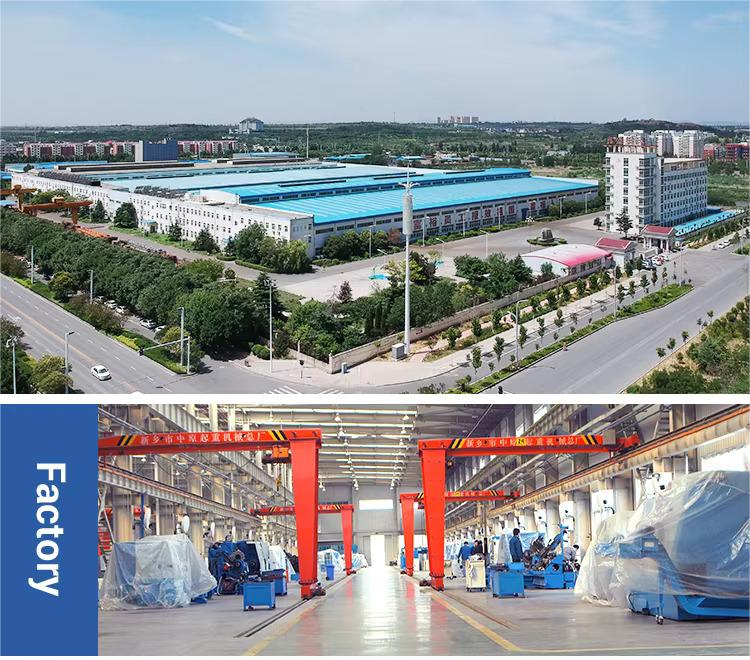

ANYANG XINSHENG MACHIN OUTIL CO, LTD. sitiye nan ANYANG vil, pwovens HENAN. Li te mete kanpe an 1946. Atravè plizyè deseni nan dilijans difisil, li te vin youn nan pi gwo manifakti tour nan Lachin ak pi gwo pwodiktè zouti machin nan kontwòl Lachin. Anyang Xinsheng fòme ak yon sèl faktori CNC Thorne manifakti, yon sèl faktori fabrikasyon tour konvansyonèl ak yon faktori fondri. Li pwodui plis pase 6000 seri machin zouti gwo ak mwayen -pa ane. Pwodwi yo pwensipalman itilize nan endistri teknik segondè ak nouvo nan machin, machin, transpò, pétrochimique, avyasyon an, ayewospasyal, pwoteksyon kouwòn ak enfòmasyon elatriye.
Pwodwi prensipal ke konpayi an pwodui yo se CW seri konvansyonèl tour, seri C lou konvansyonèl tour, seri CK, seri CKA, seri CKJ, seri QKA, AD seri CNC tour, MV seri CNC Miller ak sant D ak 600 espesifikasyon divès kalite. Pwodwi yo ap vann byen nasyonalman ak ekspòte nan plis pase 30 peyi ak zòn nan mond lan.
Konpayi an pote prensip jesyon -"sa kliyan an bezwen se sa nou vle fè", ap chèche yon devlopman kontinyèlman. Anyang Xinsheng machin zouti co, Ltd te akeri ISO9001 bon jan kalite jesyon sistèm sètifikasyon an, okipasyon an sante ak sètifikasyon sistèm sekirite ak ISO14001 anviwònman sètifikasyon sistèm lan.
