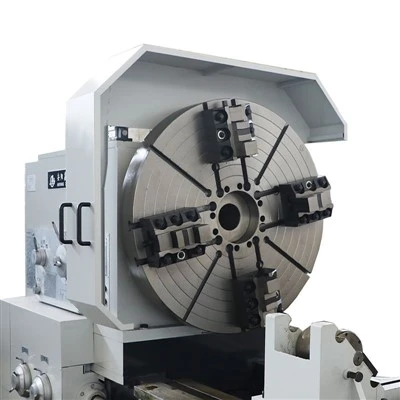

Machin lou tour

1. Defini klèman kondisyon pwosesis - pwen depa seleksyon an

Sa a se premye etap ki pi enpòtan an epi ou dwe premye "dijitalize" kondisyon pwòp ou yo:

● Dimansyon pyès materyo: maksimòm dyamèt vire, longè maksimòm materyo, pwa maksimòm materyo

● Kalite pwosesis: Èske li sitou ki graj pwosesis oswa pwosesis amann? Èske koupe lou nesesè?

● Kondisyon presizyon: Pwosesis byen nan IT6-IT7, oswa pwosesis ki graj nan IT8-IT10?

● Gwosè pakèt: ti pèsonalizasyon pakèt oswa gwo -echèl pwodiksyon liy asanble?

● Materyèl materyo: asye kabòn, asye alyaj, fè jete oswa asye pur? Materyèl diferan gen diferan pouvwa ak kondisyon zouti.

Sijesyon: Fòme yon lis ekri ak dimansyon maksimòm twa dimansyon ak pwa pyès travay la, epi konpare li ak paramèt ekipman yo youn pa youn. Kite yon maj 20% a 30% erè.

2 Dyamèt vire kabann lan se 1000 mm oswa plis.

Sa a se paramèt ki dirèkteman detèmine "ki jan gwo yon pyès ka trete". Pandan pwosesis seleksyon an, dyamèt materyo a ta dwe mwens pase 65% a 75% dyamèt wotasyon kabann lan, kite ase espas pou operasyon an ak blocage detantè zouti a.

3. Pouvwa motè prensipal la se plis pase 37kW

Pouvwa detèmine limit siperyè kapasite koupe. Pouvwa prensipal motè gwo -tour òdinè yo anjeneral varye ant 15kW ak 55kW:

| Pi wo pase 37kW|Ultra-pwosesis lou, gwo angrenaj modil, raz gwo twou san fon |

Pouvwa ensifizan pral lakòz: vitès manje redwi, mete zouti akselere, bon jan kalite sifas pòv nan materyo a, e menm domaj nan kò machin nan.

4. lou machin tour lajè kabann ak dite tren

Lajè kabann lan detèmine dirèkteman frigidité zouti machin lan. Lajè ray gid gwo -tour devwa yo anjeneral ant 550mm ak 800mm, ki se 40% a 100% pi laj pase sa yo ki nan tour òdinè (400mm).

● Plis lajè gid tren an pi gwo → pi fò frigidité a, ak pi bon kapasite nan koube ak torsion rezistans • Dite nan tren an gid: Apre mwayen -frekans oswa ultra-segondè- frekans tretman trempe, dite a ta dwe rive nan HRC 52 a HRC 55 • Pwosesis la bezwen pou sifas la grin ak presizyon trete. brutality Ra ta dwe pi ba pase 0.8

Yon bon pwosesis tretman chalè pou ray gid yo se nanm gwo -tour devwa yo. Konbinezon ultra-segondè- frekans trempe + presizyon fanm k'ap pile ka pèmèt ray gid yo kenbe presizyon pou yon tan long ak siyifikativman redwi pri antretyen an nan etap la pita.

5 Senk endikatè kle nan sistèm arbr prensipal la

Koton an se "kè" yon tour epi li mande pou yon egzamen ak anpil atansyon nan kat aspè sa yo:

① Dyamèt nan twou filet la detèmine dyamèt maksimòm materyo a ki ka sere. Twò lou-devwa tipikman gen dyamèt ki sòti nan Φ80mm rive Φ160mm, ak ultra-lou-modèl ka rive nan plis pase 200mm.

② Ranje vitès la nan file koton la

● Seksyon ki ba-vitès (0.5 - 10 r/min): machin ki graj nan gwo-machin dyamèt • Seksyon gwo-vitès (150 - 200 r/min ak pi wo a): machin amann • Yon seri vitès pi laj pèmèt pwosesis ki pi apwopriye.

③ Sipò ak BEARINGS nan file koton la. Gwo -asanble kote yo pote presizyon (tankou doub-ranj kout silendrik woulo bi) yo ta dwe chwazi. Koton an gen ti erè runout, operasyon ki estab, ak bri ki ba. Gen kèk modèl -wo fen ki adopte yon twa-pwen sipò ak kat-bi konsepsyon, ki bay pi gwo frigidité.

④ Kòd fen spindle a. Seri komen yo enkli A1 ak A2. Yo bezwen konsistan avèk kranpon yo, sant, ak manch tèt yo ak lòt Pwodwi pou Telefòn.

6 Sistèm Manje ak Spindle nan machin lou tour

● Pousantaj manje: Èske anviwònman vitès yo pou manje longitudinal ak lateral ase pou satisfè kondisyon diferan pwosesis koupe?

● Espesifikasyon boul vis: Yon gwo -vis boul dyamèt (ak yon dyamèt 80-100mm) gen pi wo efikasite transmisyon ak plis presizyon ki estab konpare ak yon vis trapezoidal.

● Mekanis travès rapid: Fonksyon travès rapid la nan glise a ka siyifikativman amelyore efikasite nan tan ki pa -koupe, epi li se yon endikatè enpòtan yo fè distenksyon ant modèl mitan-ranje ak ba-fen.

7 Sistèm detantè zouti

● Seksyon pòs zouti: Seksyon pòs zouti pou tour lou-se nòmalman 25×25mm oswa pi gwo.
● Kalite rès zouti: rès zouti kare oswa rès zouti egzagonal, si chanjman zouti se pratik ak tan -ekonomize • Repetabilite pozisyon presizyon: Afekte konsistans nan dimansyon ak efikasite pwosesis nan pwosesis milti-zouti • Ti konjesyon serebral rès zouti: Detèmine pwofondè nan pwosesis figi.

8 Pwosesis Endikatè Precision

Lè w ap achte, li nesesè pou mande manifakti a bay yon rapò enspeksyon sou presizyon faktori a. Pwen kle yo konsantre sou yo se:

| Atik Presizyon|Eksplikasyon|Valè referans lou -tour|| -----|-------|-------------------- |

| Roundness|Prensipal arbr wotasyon presizyon|Mwens pase oswa egal a 0.005 mm |

| Silendrisite|Longitudinal koupe presizyon|Mwens pase oswa egal a 0.01 - 0.02 mm/100mm |

| Brutalizasyon sifas|Fini D' possible|Ra 0.8 - Ra 1.6 |

| Presizyon dimansyon|IT6 - IT9|Tou depan de modèl la espesifik |

Lè zouti machin lou ak presizyon ensifizan yo sibi koupe entans, pwoblèm tankou chanje zouti nan koupe ak Vibration nan zouti a ka rive, ki afekte seryezman bon jan kalite a pwosesis.
